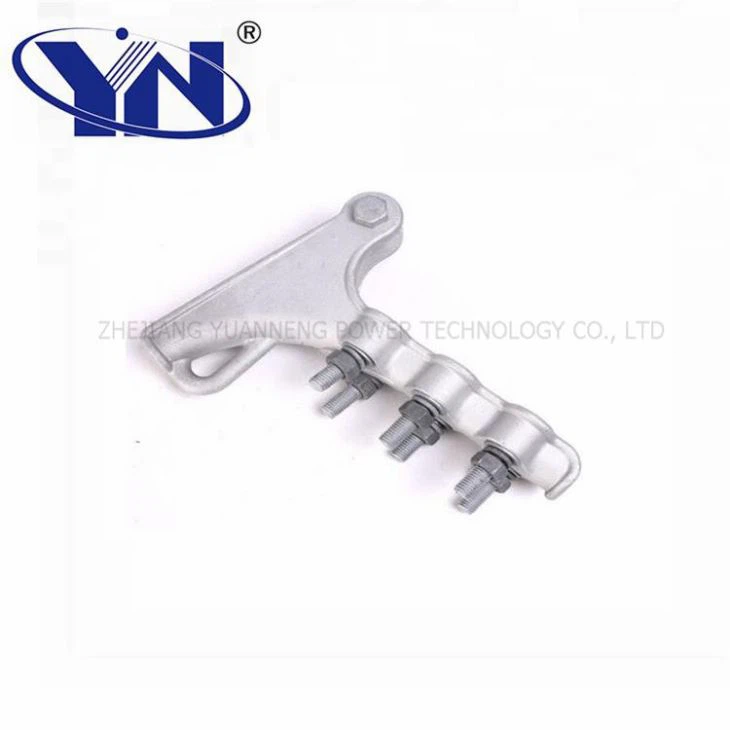

Abrazadera de aluminio

La abrazadera de tensión de aluminio se utiliza en la construcción de líneas de transmisión con todos los conductores de aluminio, ACSR o aleación de aluminio. En consecuencia, siempre es necesario dar los datos exactos sobre el conductor y las tensiones. Con este tipo de abrazadera, el conductor se puede pasar sin cortar. El montaje es extremadamente simple apretando los pernos de sujeción al par de apriete prescrito.

Descripción de la abrazadera de tensión de aluminio

Especificación técnica de la abrazadera de tensión atornillada

Característica de estructura

1. El cuerpo está hecho de alta resistencia.

2. Superficie lisa larga vida útil

3. Instalación fácil

4. Sin desperdicio de energía eléctrica

Modelo	Conductor Diam e ter mm	Dimensión (mm)					Perno en U		Rotura Carga (kN)	Aprox. Peso (kg)
Modelo	Conductor Diam e ter mm	L1	L2	R	C	METRO	No.	diametro	Rotura Carga (kN)	Aprox. Peso (kg)
NLL-1	Φ5.0 ~ 15.5	140	130	8.0	19	dieciséis	2	M12	40	0,85
NLL-2	Φ8.2 ~ 17.0	212	180	9.0	22	dieciséis	3	M12	70	1,5
NLL-3	Φ11.4 ~ 20.0	295	150	10,0	24	dieciséis	4 4	M14	70	2,74
NLL-4	Φ13.6 ~ 25.0	324	255	12,5	30	18 años	4 4	M16	100	3.96
NLL-5	Φ16.0 ~ 32.0	400	320	16,0	36	22	5 5	M16	120	5,65
NLL-6	Φ28.5 ~ 46.5	480	380	23,5	50	24	6 6	M16	120	9.0
